技术参数
最大工作压力：l 6MPa
最高工作温度：225℃3、额定流速下阻力0 05—0 1m水柱。
工作原理
在正常情况下转向阀开启，水位经过滤器筒后，由出口排出，当排，污阀门开启后，通过过滤器液体总流置增加，流遗增大，冲动了粘在过滤器管壁上的杂质，杂质由排污口排出当转向阀关闭，辩污阀开启时，水流被迫从过滤器筒的进口段网孔进入过滤筒外侧上部份从出13流串，一部份又从过滤器外部经杂质收集段网孔进入过滤筒内部对过滤器产生了反冲洗，达到从过滤筒外部冲境粘附在网孔上杂质的效果．杂质仍通道排污污口排出。

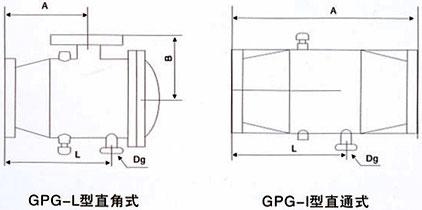

连接法兰尺寸按JB/T79-94标准
| 规格 | A | B | L | 排污口Dg | 规格 | A | L | 排污口Dg |
|---|
| GPG-L-100 | 265 | 160 | 365 | 32 | GPG-I-100 | 350 | 260 | 32 |
| GPG-L-125 | 315 | 190 | 440 | 40 | GPG-I-125 | 438 | 326 | 40 |
| GPG-L-150 | 375 | 220 | 520 | 50 | GPG-I-150 | 525 | 390 | 50 |
| GPG-L-200 | 500 | 260 | 670 | 65 | GPG-I-200 | 700 | 520 | 65 |
| GPG-L-250 | 625 | 310 | 830 | 80 | GPG-I-250 | 875 | 650 | 80 |
| GPG-L-300 | 750 | 350 | 1000 | 100 | GPG-I-300 | 1050 | 780 | 100 |
| GPG-L-350 | 875 | 410 | 1180 | 125 | GPG-I-350 | 1200 | 885 | 125 |
| GPG-L-400 | 1000 | 470 | 1350 | 150 | GPG-I-400 | 1400 | 1040 | 150 |
| GPG-L-450 | 1150 | 510 | 1500 | 150 | GPG-I-450 | 1550 | 1145 | 150 |
| GPG-L-500 | 1250 | 550 | 1680 | 150 | GPG-I-500 | 1700 | 1250 | 150 |
| GPG-L-600 | 1500 | 650 | 2000 | 200 | GPG-I-600 | 2000 | 1460 | 200 |
