过滤器

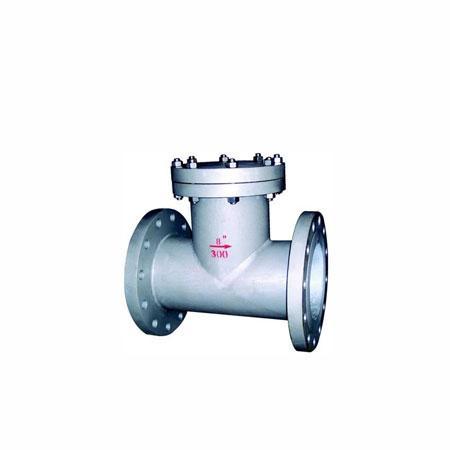

T型管道过滤器

T型管道过滤器T型管道过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

特点

T型管道过滤器流通快速，故压力损失小，抗污性强。排渣方便。A型表示角式．B表示直通式。

主要性能规范

Type 型号	Nomiaal Pressure(MPa) 公称压力	WorkingTempoature(℃) 工作温度	Filter Net Eye Number 滤网目数	Applicable media 适用介质
TG—A	2.0	300	20—150	Steam．Air．Water，Oil
YG—B	5.0	425	20—150	蒸汽、空气、水、油

技术参数表

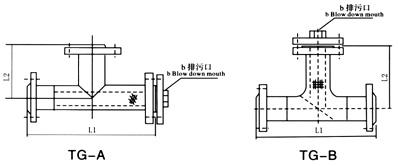

型号 (MPa) 公称压力	连接方式	(DN) 公称通径	(mm) 外形尺寸
型号 (MPa) 公称压力	连接方式	(DN) 公称通径	L1	L2	C
TG—A型 PN一2.0	Flange 法兰	50	277	128	457
		65	316	146	530
		80	337	156	568
		100	388	181	648
		150	491	232	842
		200	591	280	1031
		250	668	318	1169
		300	768	368	1370
TG—A型 PN一5.0	Flange 法兰	50	292	134	472
		65	331	152	545
		80	360	165	591
		100	416	191	676
		150	521	241	871
		200	621	289	1062
		250	716	333	1216
		300	821	384	1421

型号 (MPa) 公称压力	连接方式	(DN) 公称通径	mm 外形尺寸			W(in)
型号 (MPa) 公称压力	连接方式	(DN) 公称通径	L1	L2	C	W(in)
TG—B型 PN一2.0	Flange 法兰	50	250	149	281	RC1/2〞
		65	292	170	325	RC1/2〞
		80	312	181	352	RC1/2〞
		100	362	267	412	RC3/4〞
		150	464	260	539	RC3/4〞
		200	500	311	660	RC3/4〞
		250	600	351	761	RC3/4〞
		300	736	400	886	RC3/4〞
TG—B型 PN一5.0	Flange 法兰	50	268	158	298	RC1/2〞
		65	304	179	337	RC1/2〞
		80	330	196	370	RC1/2〞
		100	382	225	432	RC3/4〞
		150	482	280	557	RC3/4〞
		200	578	332.5	678	RC3/4〞
		250	666	383	791	RC3/4〞
		300	768	437	918	RC3/4〞
