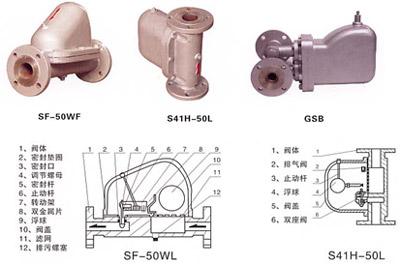

结构特点及工作原理
1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
主要零部件材料表
| 零部件名称 | 材料 |
|---|
| 阀体、阀盖 | WCB、WC6 |
| 浮球 | 不锈钢 |
| 双阀座 | 不锈钢 |
| 控制架 | 不锈钢 |
技术参数表
| 产品型号 | 公称通径 DN（mm） | 连接方式 | 使用压力（MPa） | 温度（℃） | 外形尺寸（mm） | 参数重量（kg） |
|---|
| L | L1 | H | H1 | W |
|---|
| SF-15/20/25WF | 15/20/25 | 法兰 | 0~0.6/0~1.0 | 260 | 310 | 198 | 230 | 135 | | 13 |
| SF-40/50WF | 40/50 | 法兰 | 0~0.6/0~1.0 | 260 | 360 | 198 | 295 | 170 | | |

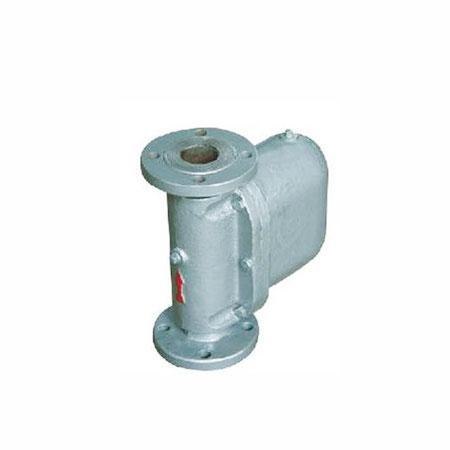

| S41H-50L | 50 | 法兰（垂直式） | 0~1.0 | 260 | 320 | 160 | | 250 | 160 | |
| S41H-50W | 50 | 法兰 | 0.01~1.0 | 260 | 270 | 160 | | 250 | 324 | |
GM-25
GSB2-10、20 | 25~50 | 法兰 | 0.01~1.0
0.01~2.0 | 425 | 220 | 310 | 125 | 95 | | 21 |
GM6
GSB6-10、20 | 40~80 | 法兰 | 0.01~1.0
0.01~2.0 | 425 | 270 | 440 | 345 | 125 | | 52 |
GM8
GSB8-10、20 | 80~100 | 法兰 | 0.01~1.0
0.01~2.0 | 425 | 350 | 550 | 460 | 170 | | 125 |
