水力控制阀

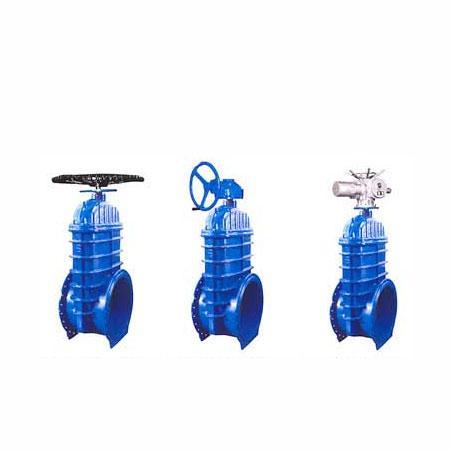

Z45X,Z945X大口径弹性座封闸阀

Z45X,Z945X大口径弹性座封闸阀大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

主要技术参数

公称压力：1.0～2.5MPa
公称通径：500～1200mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

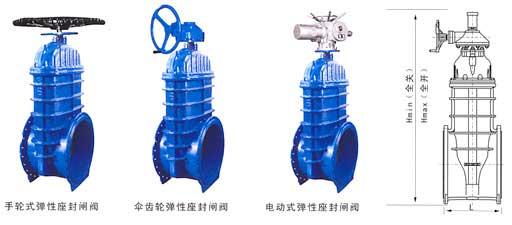

结构示意图

主要零部件材料

NO.	零件名称	材质
1	阀体	灰铸铁、球墨铸铁、铸钢
2	闸板	球墨铸铁外覆三元乙丙或丁腈橡胶
3	内六角螺栓	碳化处理
4	密封圈	三元乙丙或丁腈橡胶
5	阀盖	灰铸铁、球墨球铁、铸钢
6	阀杆	不锈钢
7	“O”形密封圈	丁腈橡胶
8	止推轴承	锡青铜
9	螺栓	碳钢、合金钢
10	压盖	球墨铸铁、铸钢
11	防尘罩	丁腈橡胶
12	手轮	可锻铸铁

主要连接外型尺寸

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
Hmin（全关）	1480	1665	2200	2800	2800	3000	3000
Hmax（全开）	165	1900	2350	2950	2950	3150	3150
H（电动）	电动装置可由用户指定

上一篇：ZYA9000型气囊活塞式水锤吸纳器

下一篇：RRHX弹性座封闸阀
