顶装式铸钢球阀

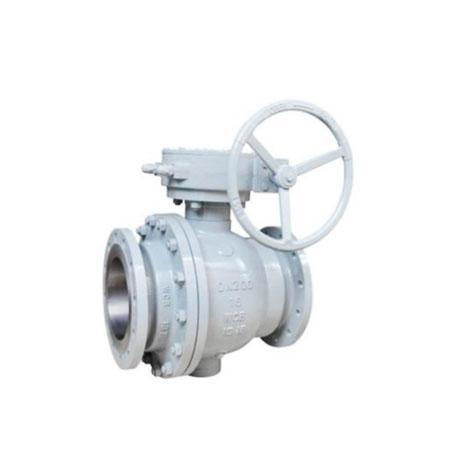

顶装式铸钢球阀顶装式铸钢球阀整体式阀体设计上装式枢轴固定支持，法兰结构整体式枢轴固定球杆设计双阻塞泄放功能高强度整体式球杆结构。确保了球体的精确定位枢轴采用防吹出保护结构2组O型密封圈，加上阀杆上的防火填料结构。有效地防止泄露防腐蚀，低摩擦···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

顶装式铸钢球阀性能规范口径： A2〞-24〞压力： A150～1500Lb
整体铸钢阀体
浮动/固定球设计，通径/缩径
防静电设计
防阀杆吹出
防火设计
紧急密封加注

设计标准： ASME B16.34/API 6D
结构长度标准： ASME B16.10
法兰尺寸标准： ASME B16.5
对焊端标准： AW End ASME B 16.25
检测标准： API 598
防火测试：API 607/API6FA
符合NACE MR-01-75规范

顶装式铸钢球阀主要零部件材料

序号	零件名称	材质
1	阀体	A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
2	阀座弹簧	Inconel X-7505 SS304 SS316
3	阀座圈	ASTM A105+ENP ASTM A182-F304, F316, F316L, F6, F51
4	阀座	PTFE RPTFE PEEK PPL
5	球	ASTM A105+ENP ASTM A182-F36 F316, F316L, F6, F51
6	O型圈	NBR Viton
7	垫圈	PTFE
8	垫片	Stainless Steel+ PTFE SS316+PTFE
9	定位块	PTFE SS304+Garphite SS316+Garphite
10	端盖	A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
11	填料	PTFE Garphite
12	压盖法兰	A216-WCB A351-CF8
13	销子	1045 A182-F304, F316, F316L, F6, F51
14	阀杆	A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
15	支架	A216-WCB
16	螺母	ASTM 194-2H, 2HM, 8,8M
17	螺栓	ASTM 194-B7,,B7M, B8,B8M
18	排气阀	1020+ZN A182-F304, F316, F316L,
19	吊耳	1020
20	注脂	1020+ZN A182-F304, F316, F316L,
21	球	Stainless Steel
22	压紧圈	1045+N A182-F304, F316, F316L,
23	阀座弹簧	1045+N A182-F304, F316, F316L
24	垫片	1045+N A182-F304, F316, F316L1
25	底座	A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
26	垫片	PTFE SS304+Garphite
27	压紧螺母	ASTM 194-2H, 8,
28	压紧螺栓	A182-F6, F304
29	排污阀	1020+ZN A182-F304, F316, F316L,

主要外形尺寸 CLASS 150

Size in	d (mm)	A (mm)	H1 (mm)	H2 (mm)	w (mm)	Weight (kg)
2	51	292	170	76	285	46
3	76	356	210	95	285	83
4	102	432	250	115	400	156
6	152	559	265	140	400	256
8	203	660	355	172	＊400	453
10	254	787	385	203	＊600	522
12	305	838	400	242	＊600	747
14	337	889	450	267	＊600	959
16	387	991	510	299	＊600	1220
18	438	1092	565	318	＊600	1640
20	489	1194	620	349	＊600	2118
24	591	1397	680	407	＊700	2950

主要外形尺寸 CLASS 300

Size in	d (mm)	A (mm)	H1 (mm)	H2 (mm)	w (mm)	Weight (kg)
2	51	292	170	83	285	49
3	76	356	210	105	285	87
4	102	432	250	127	400	164
6	152	559	265	159	＊400	272
8	203	660	355	191	＊500	479
10	254	787	385	222	＊600	657
12	305	838	400	261	＊600	783
14	337	889	450	292	＊600	1007
16	387	991	510	324	＊600	1281
18	438	1092	565	356	＊700	1722
20	489	1194	620	388	＊700	2224
24	591	1397	680	457	＊760	3100

主要外形尺寸 CLASS 150

Size in	d (mm)	A (mm)	H1 (mm)	H2 (mm)	w (mm)	Weight (kg)
2×1-1/2	38	51	292	165	76	265	41
3×2	51	76	356	170	95	285	58
4×3	76	102	432	210	115	285	104
6×4	102	152	559	250	140	400	228
8×6	152	203	660	265	172	＊400	320
10×8	203	254	787	355	203	＊500	536
12×10	254	305	838	385	242	＊600	685
14×12	305	337	889	400	267	＊600	840
16×14	337	387	991	450	299	＊600	1070
18×16	387	438	1092	510	318	＊600	1430
20×18	438	489	1194	565	349	＊700	1850
24×20	489	591	1397	620	407	＊700	2450

主要外形尺寸 CLASS 300

Sizein	d (mm)	d1 (mm)	A (mm)	H1 (mm)	H2 (mm)	w (mm)	Weight (kg)
2×1-1/2	38	51	292	165	83	265	44
3×2	51	76	356	170	105	285	62
4×3	76	102	432	210	127	285	110
6×4	102	152	559	250	159	400	243
8×6	152	203	660	265	191	＊400	343
10×8	203	254	787	355	222	＊500	559
12×10	254	305	838	385	261	＊600	725
14×12	305	337	889	400	292	＊600	890
16×14	337	387	991	450	324	＊600	1120
18×16	387	438	1092	510	356	＊600	1480
20×18	438	489	1194	565	388	＊700	1960
24×20	489	591	1397	620	457	＊760	2650

顶装式铸钢球阀 DQ(3 / 6 / 9)41F / H / Y 主要外形尺寸 CLASS 600 ＊Gear Operated

Size in	d (mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2	51	292	180	83	285	52
3	76	356	220	105	285	92
4	102	432	260	137	400	173
6	152	559	275	175	＊400	285
8	203	660	370	210	＊400	504
10	254	787	398	254	＊600	680
12	305	838	410	280	＊700	819

主要外形尺寸 CLASS 900

Size in	d(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2	51	368	190	108	760	60
3	76	381	230	121	1140	100
4	102	457	270	146	＊400	204
6	152	610	320	191	＊500	420
8	203	737	375	235	＊600	644
10	254	838	440	273	＊700	943
12	305	965	498	305	＊700	1295

主要外形尺寸 CLASS 1500

Size in	d(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2	51	368	195	108	760	69
3	76	470	233	134	＊400	133
4	102	546	276	156	＊500	253
6	146	705	324	197	＊600	667
8	194	832	397	242	＊700	865
10	241	991	462	292	＊700	1375
12	289	1130	493	337	＊760	2175

主要外形尺寸 CLASS 600

Sizein	d(mm)	d1(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2×1-1/2	38	51	292	174	83	265	46
3×2	51	76	356	180	105	285	74
4×3	76	102	432	220	137	760	120
6×4	102	152	559	260	178	1140	249
8×6	152	203	660	275	210	＊500	380
10×8	203	254	787	370	254	＊600	587
12×10	254	305	838	398	280	＊600	752

主要外形尺寸 CLASS 900

Sizein	d(mm)	d1(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2×1-1/2	38	51	368	182	108	760	54
3×2	51	76	381	190	121	760	80
4×3	76	102	457	230	146	1140	148
6×4	102	152	610	270	191	＊400	305
8×6	152	203	737	320	235	＊500	552
10×8	203	254	838	375	273	＊600	748
12×10	254	305	965	440	305	＊700	1048

主要外形尺寸 CLASS 1500

Sizein	d(mm)	d1(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2×1-1/2	38	51	368	189	108	760	63
3×2	51	76	470	195	134	760	95
4×3	76	102	546	233	156	＊400	183
6×4	102	146	705	276	197	＊500	359
8×6	146	194	832	324	242	＊600	794
10×8	194	241	991	397	292	＊700	1070
12×10	241	289	1130	462	337	＊700	1540

铸钢球阀概述铸钢球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。铸钢球阀一般分为手柄铸钢球阀，气动铸钢球阀，电动铸钢球阀，铸铁球阀，不锈钢球阀，全铜球阀等。铸钢球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
