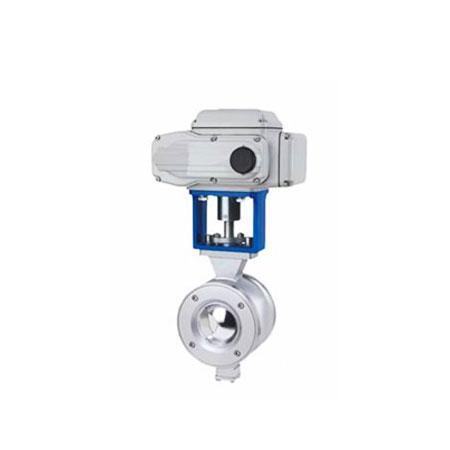

电动V型球阀

电动V型球阀泵阀生产销售的QV47Y型电动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。 ZAJV电动V型球阀，由YXR、PSQ电动执行机构和V型球阀组成，是一种···

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

特点

主要零件材料

序号 NO	材料标准零件名称	材料牌号Stamdard
		碳钢			不锈钢
		GB		ASTM	GB	ASTM
01	双头螺母Stud	35CrMoA		A193-B7	1Cr17Ni2	A193-B8M
02	螺母Nut	45		A194-2H	OCr18Ni	A194-8M
03	底盖Lower cover	25		A105	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
04	垫圈Gasket	氟橡胶；PTFE;金属夹石墨Viton ; PTFE; Metel backed graphite
05	止推轴承Lover stem	金属夹PTFEMetel backed graphite
06	下阀杆轴承	金属夹
07	下阀杆Lover stem	2Cr13	A276-410		1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	F304/F316/F304L/F316L
08	球体Ball	ZG1Cr18Ni9Ti 渗氮	CF8渗氮		1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 渗氮	F304/F316/F304L/F316L 渗氮
09	阀体Body	WCB	A216-WCB		ZG1Cr18Ni9Ti/ZG1Cr18NI12Mo2TI	CF8/CF8M/CF3/CF3M
10	阀座O型圈 Seat”O”ring	氟橡胶Viton
11	阀座Seat	2Cr13渗氮	A276-410		1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮	F304/F316/F304L/F316L 渗氮
12	球阀键Body key	40Cr			1Cr17Ni2
13	上阀杆轴承 Stem bearing	PTFE;PPL
14	阀杆填料 Stem packing	石墨 Graphite
15	填料压环 Packing ring	2Cr13	A276-410		1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 渗氮	F304/F316/ F304L/F316L
16	填料压盖 Stuffing gland	WCB	A216-WCB		ZG1Cr18Ni9Ti ZG1Cr18NI12Mo2TI	CF8/CF8M/ CF3/CF3M
17	螺钉Bolt	35CrMoA	A193-B7		1Cr17Ni2	A193-B8M
18	支架Yoke	WCB
19	上阀杆Stem	2Cr13	A276-410		1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	F304/F316/F304L/F316L
20	键Key	40Cr			1Cr17Ni2

应用规范Note

设计、制造按GB/T12237
结构长度按GB12221-89
连接法兰按JB/T79.1～79.4End
阀门检查和实验按GB/T13927
驱动方式：手动、气动、电动

PN1.6MPa主要连接尺寸及重量

公称通径DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手动 Manual operated	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	400	400	650	1050	1050	600	600	800	800	800
	Wt(kg)	12	16	22	35	58	74	205	322	460	864	1600
电动 Electro operated	H2	-	-	-	-	-	554	600	652	760	830	940
电动 Electro operated	L1	-	-	-	-	-	235	235	235	259	400	410
气动 Pneumatic operated	H3	274	379	389	479	552	666	736	926	1059	1393	1538
气动 Pneumatic operated	L2	270	405	405	576	576	776	776	776	1060	1360	1360

PN2.5MPa主要连接尺寸及重量

公称通径DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手动 Manual operated	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	420	400	400
	W	230	400	400	650	1050	1050	600	600	800	800	800
	Wt(kg)	15	24	30	55	87	118	255	370	533	1030	2100
电动 Electro operated	H2	-	-	-	-	-	235	235	400	400	410	420
电动 Electro operated	L1	-	-	-	-	-	74	250	350	420	400	400
气动 Pneumatic operated	H3	340	379	452	479	646	666	814	1002	1059	1205	1295
气动 Pneumatic operated	L2	405	405	574	574	756	756	1060	1060	1060	1360	2840
