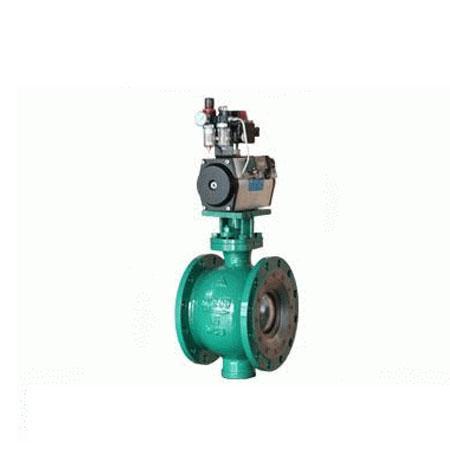

标准规格
阀体型式：直通铸造球阀
阀芯型式：V型开口部分球体
公称通径：DN50 ~300 NPS 2〞~12〞
公称压力：PN16 ~40 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
| Z | 执行机构 | R | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
|---|
| Z系列调节阀 | S:气动活塞执行机构
J:气动薄膜执行机构 | R
角行程 | V:标准型V型调节球阀
VF:软密封V型调节球阀 | PN16=16
CL150LB=150 LB | C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质 | DN50= DN50
NPS2〞=NPS2〞 |
性能
| 流量特性 | 近似等百分比
|
|---|
| 可调范围 | 全腔型 200:1 |
|---|
| 额定CV值 | 硬密封CV 32~3700 软密封CV 32~3550 |
|---|
| 行程 | 全开 90° |
|---|
| 允许泄漏量 | 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） |
|---|
| 基本误差% | 气动 ±2 | 电动±2.0 |
|---|
| 回差% | 气动 ≤1.5 | 电动≤1.0 |
|---|
| 死区% | 气动 ≤0.6 | 电动≤1.0 |
|---|
注：性能指标中各项参数为带定位器纯聚四氟乙烯填料的调节阀。
选用参数表
| 公称通径DN（mm） | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| 额定流量系数Cv | 硬密封 | 32 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 |
| 软密封 | 32 | 78 | 90 | 150 | 240 | 345 | 580 | 1080 | 1800 | 2800 | 3550 |
| 双作用气动执行机构 | 气源压力 400KPa |
| 型号 | 扭矩（N.M） | PTFE填料，金属密封允许压差 单位MPa |
| ATD75 | 46.5 | 1.72 | 0.83 | 0.53 | 0.30 | 0.16 | | | | | | |
| ATD88 | 73.2 | | 1.33 | 1.33 | 0.49 | 0.28 | | | | | | |
| ATD100 | 106 | | | | | 0.48 | 0.16 | | | | | |
| ATD125 | 221 | | | | | 0.82 | 0.45 | 0.25 | 0.19 | | | |
| ATD160 | 453 | | | | | | 0.81 | 0.52 | 0.40 | 0.13 | | |
| ATD200 | 850 | | | | | | | 0.9 | 0.69 | 0.60 | 0.42 | 0.31 |
| 单作用气动执行机构 | 气源压力 400KPa |
| 型号 | 扭矩（N.M） | PTFE填料，金属密封允许压差 单位MPa |
| ATS88 | 44 | 0.60 | 0.24 | 0.16 | 0.08 | | | | | | | |
| ATS100 | 60.7 | 1.10 | 0.49 | 0.31 | 0.17 | 0.08 | | | | | | |
| ATS125 | 126 | | 1.21 | 0.79 | 0.44 | 0.25 | 0.06 | | | | | |
| ATS160 | 269 | | | | | 0.56 | 0.20 | 0.10 | 0.08 | | | |
| ATS200 | 467 | | | | | 0.81 | 0.56 | 0.31 | 0.24 | | | |
| ATS240 | 880 | | | | | | | 0.9 | 0.69 | 0.46 | 0.24 | 0.17 |
