止回阀

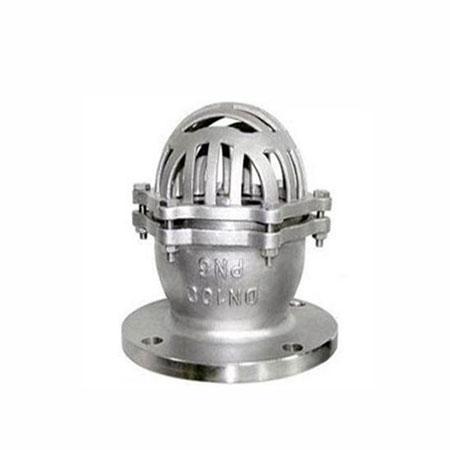

H42X升降式底阀

H42X升降式底阀H42X升降式底阀，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中生产过程调节系统中的重要环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流。底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

性能规范

型号	公称压力	试验压力		工作温度℃	适用介质
型号	公称压力	强度（水）MPa	密封（水）MPa	工作温度℃	适用介质
H42X-2.5	0.25	0.4	0.25	≤50	水

主要零件材料

零件名称	材料
阀体、阀盖、阀瓣	灰铸铁
密封圈	橡胶
垫片	石棉板

外形尺寸和连接尺寸

型号	公称通径 DN（mm）	D	D1	D2	b-f	Z-Φd	D0	h0	H	重量（kg）
型号	公称通径 DN（mm）	尺寸（mm）								重量（kg）
H42X-2.5	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	143.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98

结构原理

底阀由阀底,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用
