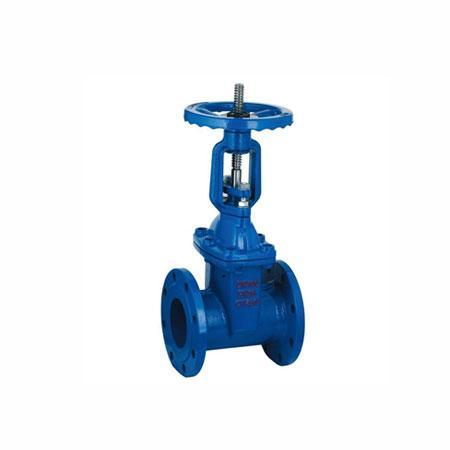

适用范围
当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

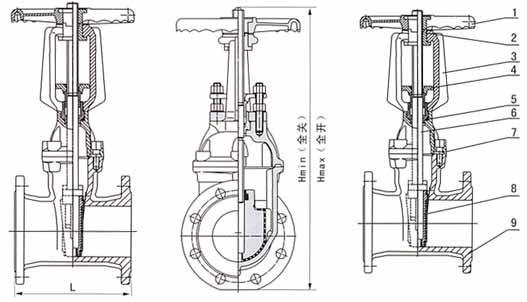

结构示意图
主要零部件材料
| NO. | 零件名称 | 材质 |
|---|
| 1 | 手轮 | 可锻铸铁 |
| 2 | 阀杆螺母 | 铜合金 |
| 3 | 支架 | 碳铸铁、球墨铸铁、铸钢 |
| 4 | 压盖 | 球墨铸铁、铸钢 |
| 5 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 中口垫 | 丁腈橡胶、三元乙丙 |
| 8 | 闸阀 | 球墨铸铁+三元乙丙或丁腈橡胶 |
| 9 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
主要技术参数
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
主要连接外型尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| Hmin（全关） | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| Hmax（全开） | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
