水力控制阀

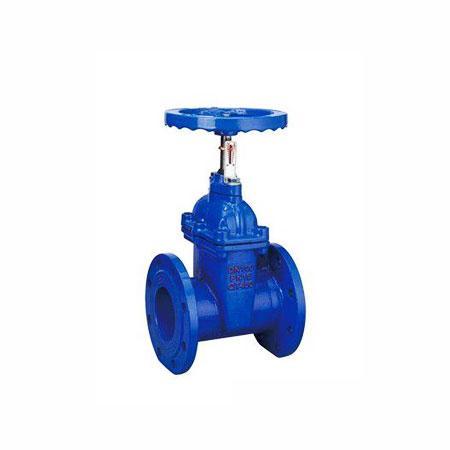

Z45X暗杆弹性座封闸阀

Z45X暗杆弹性座封闸阀暗杆弹性座封闸阀，利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。此暗杆弹性座封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

适用范围

当前暗杆弹性座封闸阀，水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

主要技术参数

公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

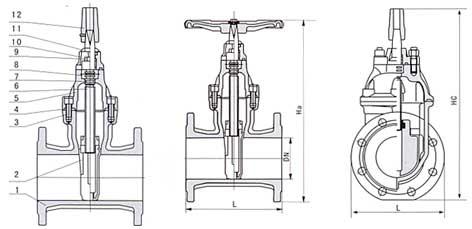

结构示意图

主要零部件材料

NO	零件名称	材质
1	阀体	灰铸铁、球墨铸铁、铸钢
2	闸板	球墨铁铁外覆三元乙丙或丁腈橡胶
3	内六角螺栓	碳化处理
4	密封圈	丁腈橡胶、三元乙丙
5	阀盖	灰铸铁、球墨铸铁、铸钢
6	阀杆	不锈钢
7	“O”形密封圈	丁睛橡胶、三元乙丙
8	止推轴承	锡青钢
9	螺栓	不锈钢
10	压盖	球墨铸铁、铸钢
11	防尘罩	丁腈橡胶
12	手轮（传动帽）	铸铁

主要连接外型尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
Hmin（全关）	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
Hmax（全开）	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
