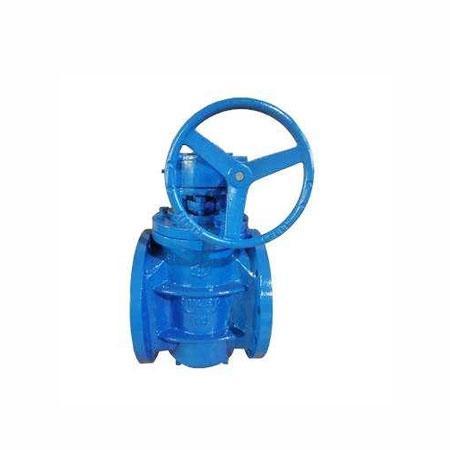

PLVG,PLVL弹性座封偏心旋塞阀

PLVG,PLVL弹性座封偏心旋塞阀PLVG,PLVL弹性座封偏心旋塞阀是本司引进国际最新的设计理念和工艺技术，自行研发生产的新型旋塞阀。弹性座封偏心旋塞阀的弹性座封结构，克服了传统旋塞阀密封性能差且易锈蚀的缺陷，独具的编心密封设计，较传统旋塞阀大大降低了操···

立即咨询立即咨询

咨询电话：159-2126-5952

手机：131-2222-9634邮箱：82447122@qq.com

产品详情

PLVG,PLVL弹性座封偏心旋塞阀是本司引进国际最新的设计理念和工艺技术，自行研发生产的新型旋塞阀。弹性座封偏心旋塞阀的弹性座封结构，克服了传统旋塞阀密封性能差且易锈蚀的缺陷，独具的编心密封设计，较传统旋塞阀大大降低了操作扭矩，且最大限度地减少了密封面的磨损，延长了阀门使用寿命。矩形直通流产，水头损失小，流量调节线性佳。其优异的密封性和耐蚀性、理想的操作性能和长久的使用寿命，弹性座封偏心旋塞阀适用于城市污水、工业污水、泥浆及清水等工作环境，作为截流或调节装置使用。

适用范围

当前弹性座封偏心旋塞阀,水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

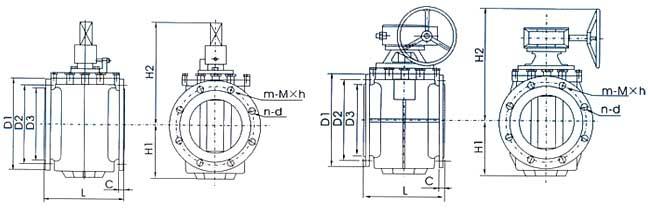

结构示意图

技术参数

公称通径DN：50～800mm
公称压力PN：1.0MPa
工作温度：0～70℃
强度试验压力：1.5MPa
密封试验压力：1.1MPa
适用介质：污水、原水、清水、空气、油（MBR）
驱动方式：把手式、传动帽式、电动、气动

主要零部件材料

阀体、阀盖、压盖	旋塞	阀座	轴承	V型密封圈
球墨铸铁	球墨铸铁外包NBR或EPOM	纯镍、不锈钢或特种材料	青铜或黄铜	NBR

主要外形连接尺寸

DN	D1	D2	D3	C	n-d	m-M×n	L	H1	H2
DN	D1	D2	D3	C	n-d	m-M×n	L	H1	PLVL型	PLVS型	PLVG型	PLVE型	PLVP型
50	165	125	99	19	4-Φ19	-	178	84	143	225	265	315	265
65	185	145	118	19	4-Φ19	-	190	93	143	225	265	315	265
80	200	160	132	19	4-Φ19	4-M16通孔	203	109	174	225	312	373	340
100	220	180	156	19	8-Φ19	-	229	128	174	225	312	373	340
125	250	210	184	19	8-Φ19	-	254	128	174	225	312	373	340
150	285	240	211	21	4-Φ23	4-M20 通孔	267	165	-	-	444	481	488
200	340	295	266	21	4-Φ23	4-M20 通孔	292	198	-	-	464	508	558
250	395	350	319	24	8-Φ23	4-M20深30	330	249	-	-	527	630	729
300	445	400	370	25	8-Φ23	4-M20深30	356	290	-	-	710	666	798
350	505	460	429	26	12-Φ23	4-M20深30	432	330	-	-	723	767	-
400	565	515	480	28	12-Φ29	4-M24深36	450	355	-	-	749	881	-
450	615	565	530	28	16-Φ28	4-M24深36	450	355	-	-	749	881	-
500	670	620	582	29	12-Φ28	8-M24深36	660	427	-	-	903	1015	-
600	780	725	682	30	12-Φ31	8-M27深40	762	567	-	-	1015	1202	-
700	895	840	794	32.5	16-Φ31	8-M27深40	865	633	-	-	1393	1351	-
800	1015	950	901	35	16-Φ34	8-M30深45	965	633	-	-	1393	1351	-
